Demirdöküm Döküm Radyatör Nostalgia 500/180

Nostalgia Döküm Radyatör

Nostalgia  döküm radyatör geniş 2 kolonlu yüksek ısıtma kapasiteli ve üzerindeki motiflerle bezeli çok estetik bir radyatör modelidir. Tarihi yapıların restore edilmesinde çok kullanılırız. Villalar, yalılar , müstakil evler, ofisler, bürolar ve mağaza teşhir alanlarında da tercih ederiz. Tasarımı Fransız Chappe firması tarafından yapılmıştır. Ülkemizde 1997 yılında Demirdöküm firması tarafından üretilmeye başlamıştır. Korozyona karşı dayanıklı esnek döküm teknolojisi sayesinde çok çok uzun yıllar kullanılabiliriz. Kendinden ayaklı olması sayesinde çok kolay monte ederiz. Halk arasında demir döküm radyatör veya demir döküm petek olarak anılan bu radyatörler günümüzde eskisinden daha fazla popüler hale gelmiştir. Sebebi tabi ki yüksek ısı verimi ve geç soğumalarıdır.

• Tip: 500/180
• Model: Nostalgia döküm radyatör
• Radyatör boyu hesaplama: 76,5 mm x dilim sayısı +30 mm     Örnek: 10 dilim için 10 dilim x 76,5 mm+30= 795 mm’dir.
• Yükseklik: 660 mm
• Boy: 26 cm’den 300 cm’e kadar istenilen ölçülerde yapabiliriz.
• Astar rengi: RAL 9010 (Astar boya fabrika çıkışı korozyonu önlemek amaçlı boyadır. Fakat yeterli değildir)
• Renk: Son kat boya istenir ise verilecek RAL kodunda boyayabiliriz.
• Dilim Genişliği : 180 mm
• Dilim kalınlığı : 76,5 mm
• Test basıncı: 13 bar
• İşletme basıncı : 6 bar
• Çalışma sıcaklığı : 110° C
• Bağlantı ölçüsü : 11/4″

Aks Ölçüleri

• Tesisat Bağlantı aksı (alt sol-sağ) : Radyatör boyu+90 mm’dir. Örneğin; 980 mm boyundaki bir radyatörün aks ölçüsü 980+90=1070 mm’dir. Manga ahşap saplı , margarita ya da tardu vana setleri  kullanılırsa bu ölçüye 10 mm daha ilave ederiz.
• By pass vana seti kullanılacak ise alt yapı hazırlanırken iki boru arası (sağlı sollu) 38 mm yaparız. Duvardan öne 30 mm boşluk bırakılması tavsiye edilir. Buna göre radyatör önü duvardan 230 mm.’dir. Zeminden boru çıkması düşünüldüğünde ise duvardan öne olan mesafe 130 mm’dir.

Boya Teknolojisi

• Boya veya Patina boya işlemi; Fabrikadan astar boyalı gelen radyatörlere Ral kodunda boya veya patina boya yapabiliriz. Ancak bu  işlem oldukça zahmetlidir. Dilimleri tek-tek sökeriz. Daha sonra patina boya işlemini yapar ve ekleriz.
• Mat vernik uygulaması: Fabrika çıkışı ham döküm olan nostalgia döküm radyatör dilimleri firmamıza gelir. Ardından bu radyatörleri tek tek sökülür ve kumlanır. En son aşamada ise vernik uygulaması yapılarak  tekrar birleştirilir.
• Statik boya işlemi; Ham olarak gelen radyatörler tek-tek ayırırız. Yüzey temizliğini ve kumlama işlemini yaparız. Ardından sizin seçtiğiniz RAL kodunda  elektro statik boya ile boyarız. Son aşamada montaj-test ve paketlemeyi yaparak sevke hazır hale getiririz.

Paketleme

Boya veya vernikleme işlemi biten radyatörleri testleri yapıldıktan sonra kurumaya bırakırız. Ardından havalı naylon ile paketleriz.

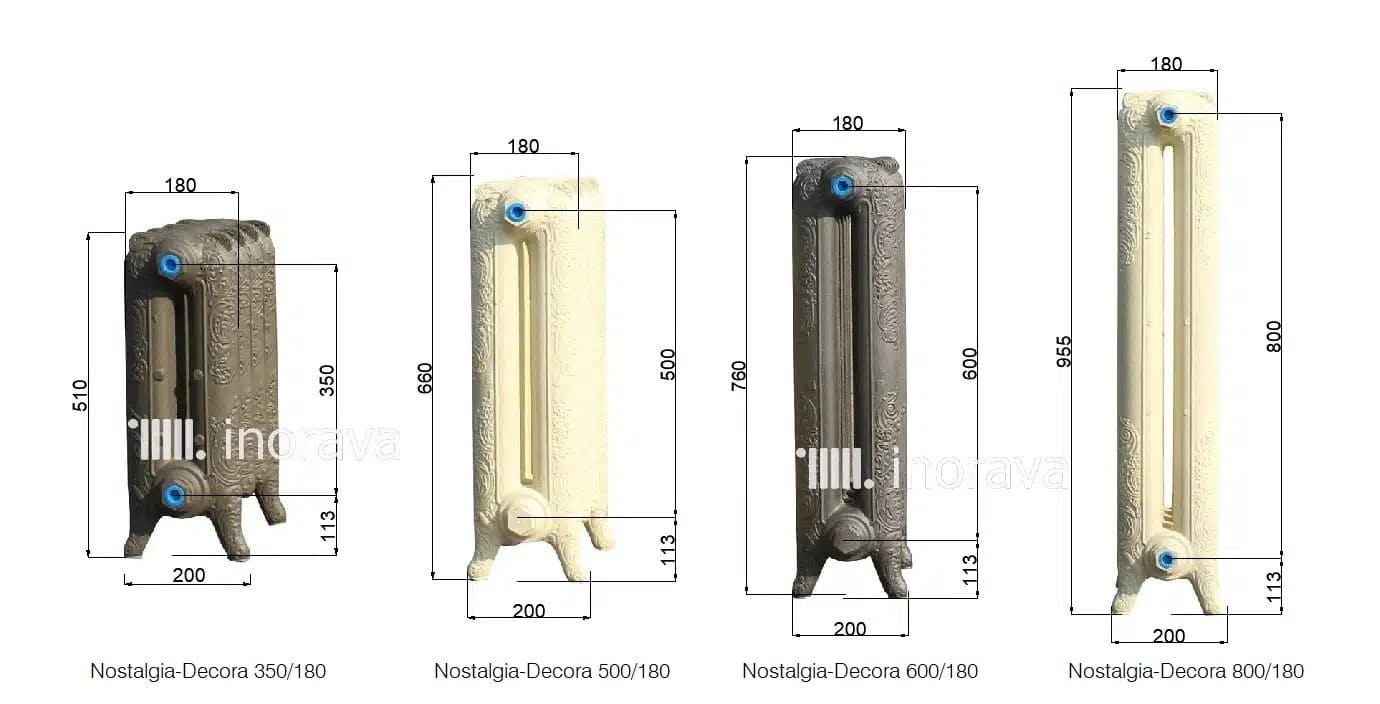

Döküm Radyatör Teknik Çizimleri

Garanti şartları ve kullanım şekli

Üstün döküm  teknolojisi ile üretilen nostalgia döküm radyatör 2 yıl garantilidir. Radyatörlerin içindeki su mecbur olmadıkça boşaltılamaz. Çünkü içindeki su boşaltılan radyatörler hava ve oksijen teması sonucu korozyona uğrayacaktır.

Tesisatta kullanılan boruların oksijen bariyerli olmalıdır. Bunun sonucu olarak kombi ve radyatörlerin ömrü uzayacaktır.

Aksesuarlar

Nostalgia döküm radyatör duvara muhakkak sabitlenmelidir. Bu sayede deprem anında devrilmelerini engellemiş oluruz.
