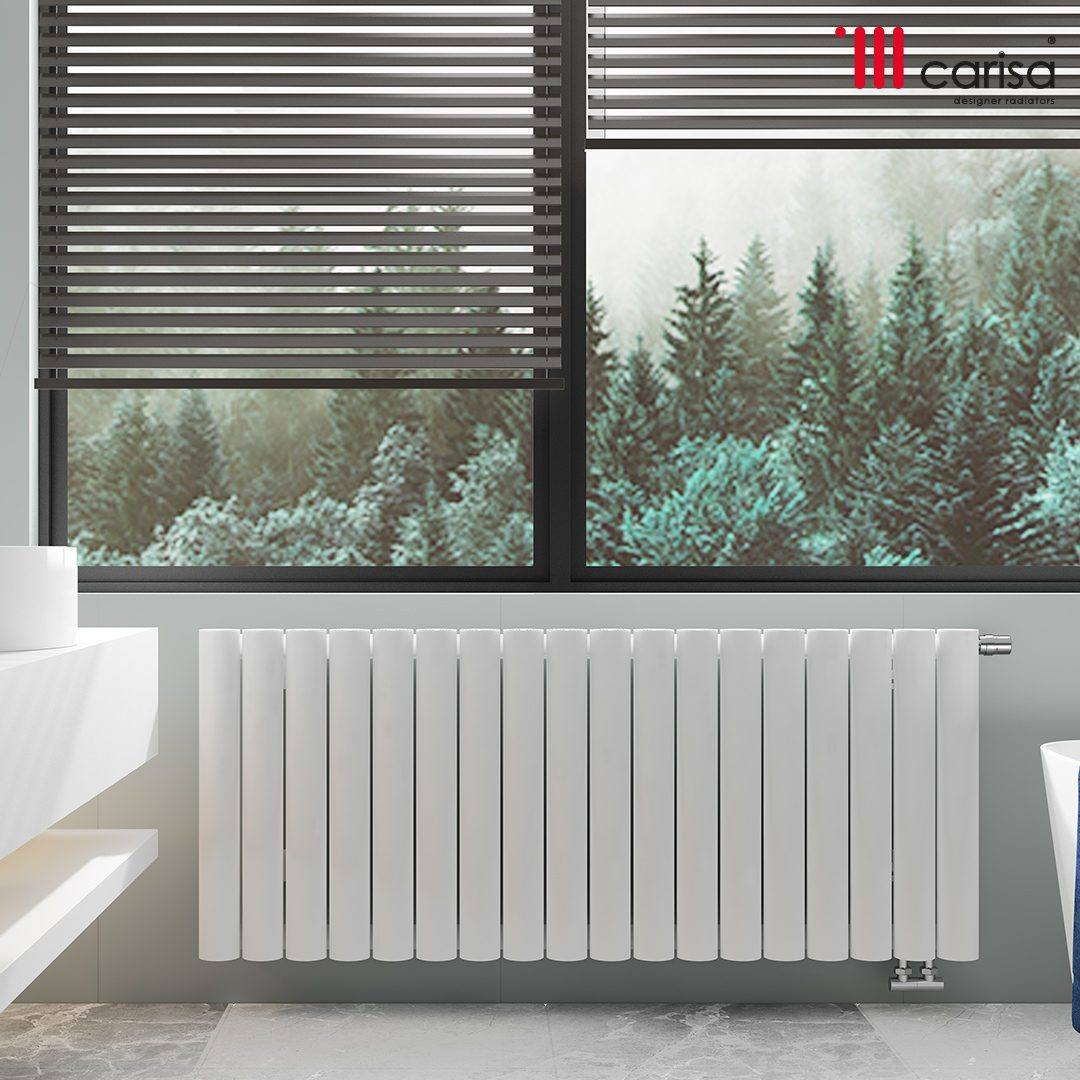

Alüminyum Radyatör Otto Yatay

Alüminyum Radyatör Otto Yatay

Alüminyum radyatörlerde ortalama teslim süresi 4-5 haftadır.

Bu ürün şu anda stokta yok veya mevcut değil.

Açıklama

Alüminyum Radyatör Otto Yatay

Öncelikle alüminyum radyatör üretiminde ekstrüzyon alüminyum profilleri kullanırız. Bu profilleri , hazırlanan kalıplardan eriyik haldeki alüminyumun çekilmesi ile üretiriz. Daha sonra yüzey temizliğini yaparız , istenen renkte elektro-statik boya ile boyanan profilleri en son işlemler için radyatör üretim fabrikasına sevk ederiz. Fabrikada istenen radyatör ölçülerine karşı gelen profil ve kollektörleri keseriz. Kollektörlere açılan deliklere göre profilleri dizeriz. Son aşamada profil ve kollektörleri pres yardımıyla sıkıştırırız. Böylece  radyatör üretilmiş olur.  Aslında alüminyum petekler, dizayn radyatörler içinde en hafif ve en çabuk ısınan ürünlerdir. Ancak ömürlei diğer radyatörlere göre azdır.

  • Tip:Yatay Alüminyum radyatör
  • Model:Otto
  • Yükseklik: 300 mm -600mm
  • Genişlik: 235mm-1595 mm
  • Dilim sayısı: 3-20
  • Isıtma şekli: sıcak su
  • Duvardan öne tesisat aksı: 30/50mm
  • Bağlantı çapı : 1/2″
  • Dilim derinliği: 70 mm
  • Dilim genişliği: 75 mm
  • Maksimum basınç: 10 bar
  • Maksimum çalışma sıcaklığı: 95 °C
  • Garanti süresi: 5 yıl

        Aks Ölçüleri

  • Tesisat Bağlantı aksı (alt sol-sağ) : Radyatör boyu +90 mm’dir. Örneğin 470 mm boyundaki bir radyatörün aks ölçüsü 470+90=560 mm’dir.

Boya Teknolojisi

İlk olarak alüminyum radyatör boyama işlemi elektro statik boya ile başlarız. Son olarak  200° C’de fırınlayarak paketlenmeye hazır hale getiriyoruz. Alüminyum radyatör fiyatları standart boya rengine dışındaki seçeneklerde artar. Standart renkler için boya farkı almıyoruz. Konuyla ilgili sizler için bir tablo hazırladık. Renk seçenekleri sekmesinden kolayca inceleyebilirsiniz.

Aynalı Peteklerin Paketlenmesi

Radyatörlerimizi balonlu naylon şilteler ile sarıyoruz. Aynı zamanda özel karton kutulara koyuyoruz. Aynalı peteklerde ekstra koruma sağlıyoruz.

Montaj aksesuarı olarak her bir radyatör için 4 adet askı konsolu veriyoruz. Bununla birlikte nikel kaplı çok şık purjör tapa ve kör tapayı radyatörlere sıkarak paketliyoruz. Aynı zamanda konsolların üzerine kaymayı önleyecek plastik parçaları, vida ve dübel setini de poşet içinde veriyoruz.

Garanti Şartları ve Kullanım Şekli

Üstün ektrüzyon alüminyum  teknolojisi ile üretilen alüminyum panel radyatörler 5 yıl garantilidir. Özellikle radyatörlerin içini muhakkak su ile doldurmalıyız hatta içindeki suyu boşaltmamalıyız.

Tesisatta kullanılan boruların oksijen bariyerli olmasına özen göstermeliyiz bu sayede kombi ve radyatörlerimizin ömrünü uzatırız.

Aynalı Petekler için Seçtiğimiz Aksesuarlar

Dekoratif radyatör  krom vanaları  için tıklayınız!

Renkli termostatik vanalarımız için tıklayınız!

Radyatör boru gizlemeleri için tıklayınız!

Radyatör boru gizleme modellerine örnek uygulamalar için tıklayınız!

Genel Özellikler

Model Otto Yatay
Dilim Genişliği 75 mm
Radyatör Kalınlığı 70 mm
Boya Uzun ömürlü toz boya – Eloksal kaplama
Test Basıncı 10 bar
Garanti 5 yıl

Kapasite-Verim

300 mm (90 °C – 70 °C) 91 (kcal/h)/dilim
375 mm (90 °C – 70 °C) 111 (kcal/h)/dilim
410 mm (90 °C – 70 °C) 121 (kcal/h)/dilim
450 mm (90 °C – 70 °C) 134 (kcal/h)/dilim
470 mm (90 °C – 70 °C) 179 (kcal/h)/dilim
560 mm (90 °C – 70 °C) 183 (kcal/h)/dilim
605 mm (90 °C – 70 °C) 221 (kcal/h)/dilim
620 mm (90 °C – 70 °C) 227 (kcal/h)/dilim
750 mm (90 °C – 70 °C) 244 (kcal/h)/dilim
770 mm (90 °C – 70 °C) 254 (kcal/h)/dilim
300 mm (90 °C – 70 °C) 106 watt/dilim
375 mm (90 °C – 70 °C) 129 watt/dilim
410 mm (90 °C – 70 °C) 141 watt/dilim
450 mm (90 °C – 70 °C) 156 watt/dilim
470 mm (90 °C – 70 °C) 208 watt/dilim
560 mm (90 °C – 70 °C) 213 watt/dilim
605 mm (90 °C – 70 °C) 257 watt/dilim
620 mm (90 °C – 70 °C) 264 watt/dilim
750 mm (90 °C – 70 °C) 284 watt/dilim
770 mm (90 °C – 70 °C) 285 watt/dilim
75 °C – 65 °C ısıl güç çevrim katsayısı 0,78

Boyutlar

Bağlantı Çapı 1/2″
Yükseklik 300-375-410-450-470-560-605-620-750-770
Uzunluk L= n x 80- 5 mm ( n: dilim sayısı)
Duvar eksen ölçüsü 30/50 mm
Maksimum dilim sayısı – boy 30 dilim – 2395 mm

Diğer Özellikler

Düşey bağlantı merkezi h-60mm ( h: radyatör yüksekliği )
Karşıt uç bağlantı seçeneği Var
HB bağlantısı seçeneği Var
Vana enetgre bağlantısı seçeneği Var
Rozetler Yaylı rozetler, boru kılıfları, aynalar
Yatay bağlantı merkezi n x 80+85 mm (n:dilim sayısı)
